Дробилки щековые СМД–116А, СМД-110А,
СМД-109

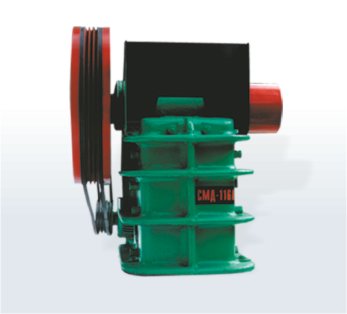

Дробилка щековая со сложным движением щеки СМД-116А
Дробилка щековая, предназначена для первичного дробления гранита, базальта,
песчаника и других горных пород, прочностью при сжатии до 300 МПа. Отличается
удобством в эксплуатации и простотой конструкции с небольшим количеством
быстроизнашивающихся деталей.
Технические характеристики дробилки щековой со
сложным движением щеки
СМД-116А
| Параметры |
СМД-116А (по ГОСТ ЩДС-II-2,5×4) |
| Размеры кусков питания, мм |
210 |
| Ширина разгрузочной щели, мм |
20÷80 |
| Производительность, м/час |
4÷16 |
| Мощность привода, кВт |
18,5 |
| Габаритные размеры, м |
1,3×1,2×1,5 |
| Масса, кг |
2850 |
Величина разгрузочной щели и производительности являются информационными и
зависят от свойств и состава измельчаемого материала, а также от способа подачи
материала в дробилку.
Дробилки могут поставляться в составе агрегатов дробления (АД-…) на
металлоконструкциях с площадками обслуживания. На агрегате дробления может быть
установлен питатель с бункером.
Технические характеристики агрегата дробления АД-922
| Параметры |
АД-922 |
| Дробилка |
СМД-116А (ЩДС-II-2,5×4) |
| Питатель |
С-349 |
| Габаритные размеры, м |
4,8×2,5×3,5 |
| Масса, т |
18,5 |

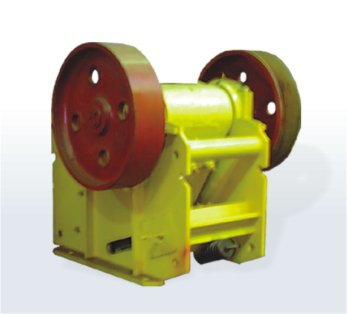

Дробилка щековая со сложным движением щеки
СМД-110А (ЩДС-II-6×9)
Дробилка щековая, предназначены для первичного дробления гранита, базальта,
песчаника и других горных пород, прочностью при сжатии до 300 МПа. Отличается
удобством в эксплуатации и простотой конструкции с небольшим количеством
быстроизнашивающихся деталей.
Технические характеристики дробилки щековой со сложным
движением щеки СМД-110А (ЩДС-1-4×9)
| Параметры |
СМД-110А
(по ГОСТ ЩДС-II-6×9) |
| Размеры кусков питания, мм |
500 |
| Ширина разгрузочной щели, мм |
75÷130 |
| Производительность, м/час |
58÷104 |
| Мощность привода, кВт |
75 |
| Габаритные размеры, м |
3,0×2,5×2,6 |
| Масса, кг |
18000 |
Величина разгрузочной щели и производительности являются
информационными и зависят от свойств и состава измельчаемого материала, а также
от способа подачи материала в дробилку.
Дробилки могут поставляться в составе агрегатов дробления (АД-…) на
металлоконструкциях с площадками обслуживания. На агрегате дробления может быть
установлен питатель с бункером.
Технические характеристики агрегата дробления АДЩ-823А
| Параметры |
АДЩ-823А |
| Дробилка |
СМД-110А
(ЩДС-II-6×9) |
| Питатель |
- |
| Габаритные размеры, м |
5,2×3,6×5,4 |
| Масса, т |
23 |

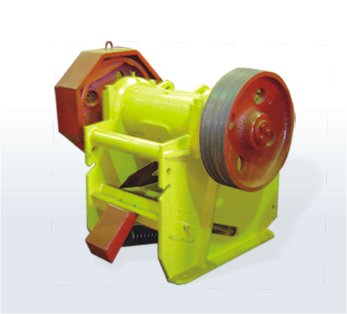

Дробилка щековая со сложным движением щеки
СМД-109
(ЩДС-1-4×9)
Дробилка щековая, предназначены для первичного дробления
гранита, базальта, песчаника и других горных пород, прочностью при сжатии до 300
МПа. Отличается удобством в эксплуатации и простотой конструкции с небольшим
количеством быстроизнашивающихся деталей.
Технические характеристики дробилки щековой со сложным
движением щеки СМД-109 (ЩДС-1-4×9)
| Параметры |
СМД-109
(по ГОСТ ЩДС-1-4×9) |
| Размеры кусков питания, мм |
340 |
| Ширина разгрузочной щели, мм |
40÷90 |
| Производительность, м/час |
23÷53 |
| Мощность привода, кВт |
45 |
| Габаритные размеры, м |
2,5×2,4×2,2 |
| Масса, кг |
12000 |
Величина разгрузочной щели и производительности являются
информационными
и зависят от свойств и состава измельчаемого материала, а также от способа
подачи материала в дробилку.
Дробилки могут поставляться в составе агрегатов дробления (АД-…) на
металлоконструкциях с площадками обслуживания. На агрегате дробления может быть
установлен питатель с бункером.
Технические характеристики агрегатов дробления АД-722А и КС-772А
| Параметры |
АД-722А |
КС-772А |
| Дробилка |
СМД-109
(ЩДС-1-4×9) |
СМД-109
(ЩДС-1-4×9) |
| Питатель |
- |
2-6-30 |
| Габаритные размеры, м |
4,3×4,4×3,7 |
7,2×3,5×5,4 |
| Масса, т |
14 |
23 |

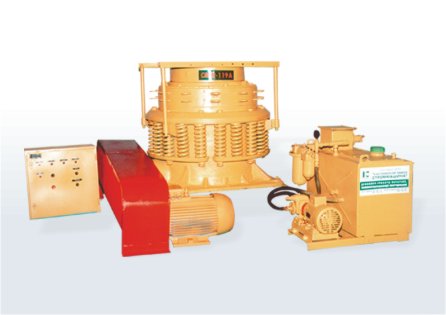

Дробилки конусные эксцентриковые
СМД-119А-02 (КСД-600)
Технические характеристики дробилки конусной
эксцентриковой СМД-119А-02 (КСД-600 Гр)
| Параметры |
СМД-119А-02
(по ГОСТ КСД-600) |
| Размеры кусков питания, мм |
19÷40 |
| Ширина разгрузочной щели, мм |
90 |
| Производительность, м/час |
12÷35 |
| Мощность привода, кВт |
30 |
| Габаритные размеры, м |
1,56×1,33 ×1,36 |
| Масса, кг |
4100 |
Величина разгрузочной щели и производительности являются
информационными и зависят от свойств
и состава измельчаемого материала, а также от способа подачи материала в
дробилку.
Дробилки могут поставляться в составе агрегатов дробления (АД-…) на
металлоконструкциях с площадками обслуживания. На агрегате дробления может быть
установлен питатель с бункером.
Технические характеристики агрегатов мелкого дробления
АЗД-768, АМД-787, АД-805
| Параметры |
АЗД-768 |
АМД-787 |
АД-805 |
| Дробилка |
СМД-119А-02 |
СМД-119-02 - 2 шт |
СМД-119А-02 |
| Питатель |
ПИТАТЕЛЬ
2-6-30 |
- |
- |
| Габаритные размеры, м |
6,4×4,7×5,2 |
5,6×3,7×4,7 |
4x4,2×3,9 |
| Масса, т |
18 |
13,5 |
7 |

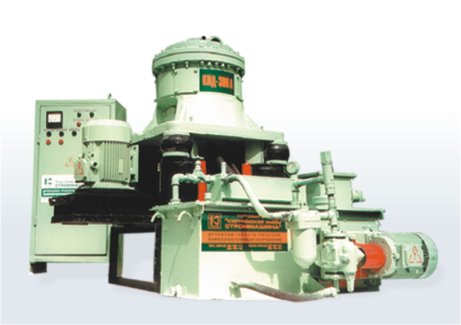

Дробилки конусные инерционные КИД-300А
Дробилка инерционная конусная КИД-300А
Конусная инерционная дробилка предназначена для дробления
прочных хрупких негигроскопичных материалов: гранита, базальта, кварцита,
песчаника, крепкого известняка и т.д.
Дробилка может быть использована в производстве строительных материалов,
удобрений, порошковой металлургии и т.д.
Отличительной особенностью конусной дробилки является применение в приводе
регулируемых дебалансов, сообщающих подвижному дробящему конусу вибрацию, что
обеспечивает высокую степень дробления.
Дробилка работает под завалом и запускаются под нагрузкой.
Технические характеристики дробилки конусной инерционной КИД-300А
Параметры |
КИД-300А |
| Производительность, м3/ч |
0,6 |
| Кусок питания, мм |
3÷20 |
| Разгрузочная щель, мм |
8 |
| Диаметр дробящего конуса, мм |
300 |
| Крупность дробленого материала, мм |
0÷2 |
| Выход товарной фракции 5-20, % в пределах |
– |
| Выход продукта 0-5 мм, в пределах |
90% (0÷2 мм) |
| Выход кубовидных зерен по фракциям 5-20 мм, не менее |
– |
| Установленная мощность, кВт |
11 |
| Масса без маслостанции, ЗИП, эл. оборудования, кг |
1350 |
| Масса, кг |
1700 |
Приведенные данные касаются дробления прочного гранита с
насыпным весом 1,6 т/м3
|
|
